UKP-3 vs UKP-PRO [PORÓWNANIE]

Postby ArT » Fri Sep 30, 2016 2:49 pm

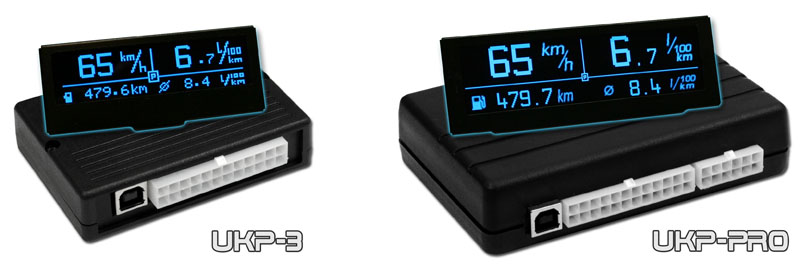

Informacje ogólne:

  • UKP-PRO jest bardziej rozbudowaną wersją UKP-3,
  • UKP-3 współpracuje z wyświetlaczami OLED 2,3" 122x32pix oraz LCD 2,5" 122x32pix,
  • UKP-PRO współpracuje z wyświetlaczami OLED 3,2" 256x64pix,
  • UKP-PRO posiada większą ilość wejść oraz obsługuje większą ilość czujników,
  • UKP-PRO posiada dodatkowe wyjście cyfrowe, np. do sterowania przekaźnikiem,
  • UKP-PRO posiada dodatkową pamięć, np. na data-logger



Różnice w hardware (elektroniki) modułów UKP-3 i UKP-PRO:

Wyświetlacze:
  • UKP-3 złącze 40-pin, taśma 60cm, wyświetlacze monochromatyczne LCD 2,5" 122x32pix lub OLED 2,3" 122x32pix
  • UKP-PRO złącze 16-pin, taśma 100cm (lub dłuższa), wyświetlacze OLED 3,2" 256x64pix


Ilość wejść cyfrowych:
(np. do pomiarów prędkości, zużycia paliwa, rpm, sygnał świateł, lpg itd.)
  • UKP-3: 4x
  • UKP-PRO: 5x

Ilość wyjść cyfrowych:
(np. do sterowania przekaźnikiem w zależności od temperatury lub prędkości)

Ilość wejść analogowych:
(np. do analogowych czujników ciśnienia, temperatury, AFR, EGT itd.)
  • UKP-3: 3x = 2xAdcX (0-5V) + 1xAdcVccX (5V)
  • UKP-PRO: 7x = 4xAdcX (0-5V) + 1x AdcX (0-30V) + 2xAdcVccX (5V)
Zobacz poradnik dot. dodatkowych czujników.

Dokładność wejść analogowych:
(każdy moduł UKP-PRO ma wewnętrznie kalibrowane napięcie referencyjne dla przetwornika ADC co daje dokładniejsze pomiary sygnałów analogowych, np. dla czujników ciśnienia, temperatury, AFR, EGT itd.)
  • UKP-3: +/- 0,05V
  • UKP-PRO: +/- 0,02V

Ilość wejść pod cyfrowe czujniki temperatury (DS18B20):
  • UKP-3: 2x
  • UKP-PRO: 4x

Ilość obsługiwanych czujników temperatury:
(analogowe + cyfrowe)
  • UKP-3: 3x
  • UKP-PRO: 6x

Dodatkowe funkcje w UKP-PRO
